Solar X BOX je wattrouter, regulátor přebytků, vytěžovač.

Solar X box je jediný wattrouter / regulátor přebytků / vytěžovač na trhu s instalací svépomocí.  Je navržen tak, aby byl co nejjednodušší na instalaci i nastavení a zároveň aby poskytoval, díky použitému typu regulace, to nejlepší z oboru MaR (Měření a regulace). Solar X Box představuje plnohodnotné řešení hospodaření s přebytky elektrické energie s některými unikátními vlastnostmi.

Proč je potřeba regulátor přebytků? Solar X BOX je to wattrouter, regulátor přebytků, vytěžovač.

Každý majitel fotovoltaické elektrárny, se dřív nebo později dostane do bodu, kdy začne zjišťovat, že potřebuje hospodařit s elektřinou „navíc“, kterou je schopná jeho elektrárna vyrobit, ale není ji jak zužitkovat. Wattrouter Solar X BOX – je první Plug&play wattrouter / vytěžovač / regulátor přetoku z fotovoltaických elektráren běžících na střídačích Solax X1, X3 hybrid a GoodWe 10K-ET a Deye Sun, který tento problém řeší. Regulátor přebytků neboli wattrouter, dokáže zásadním způsobem vylepšit ekonomiku Vaší elektrárny a o léta zkrátit návratnost celé investice do fotovoltaiky. Primárním úkolem bývá zpravidla ohřev vody v bojleru. Ale můžete s ním využívat přebytky i pro ohřev bazénu, spínat nabíječku elektromobilu, nebo jiné zařízení.

Instalace:

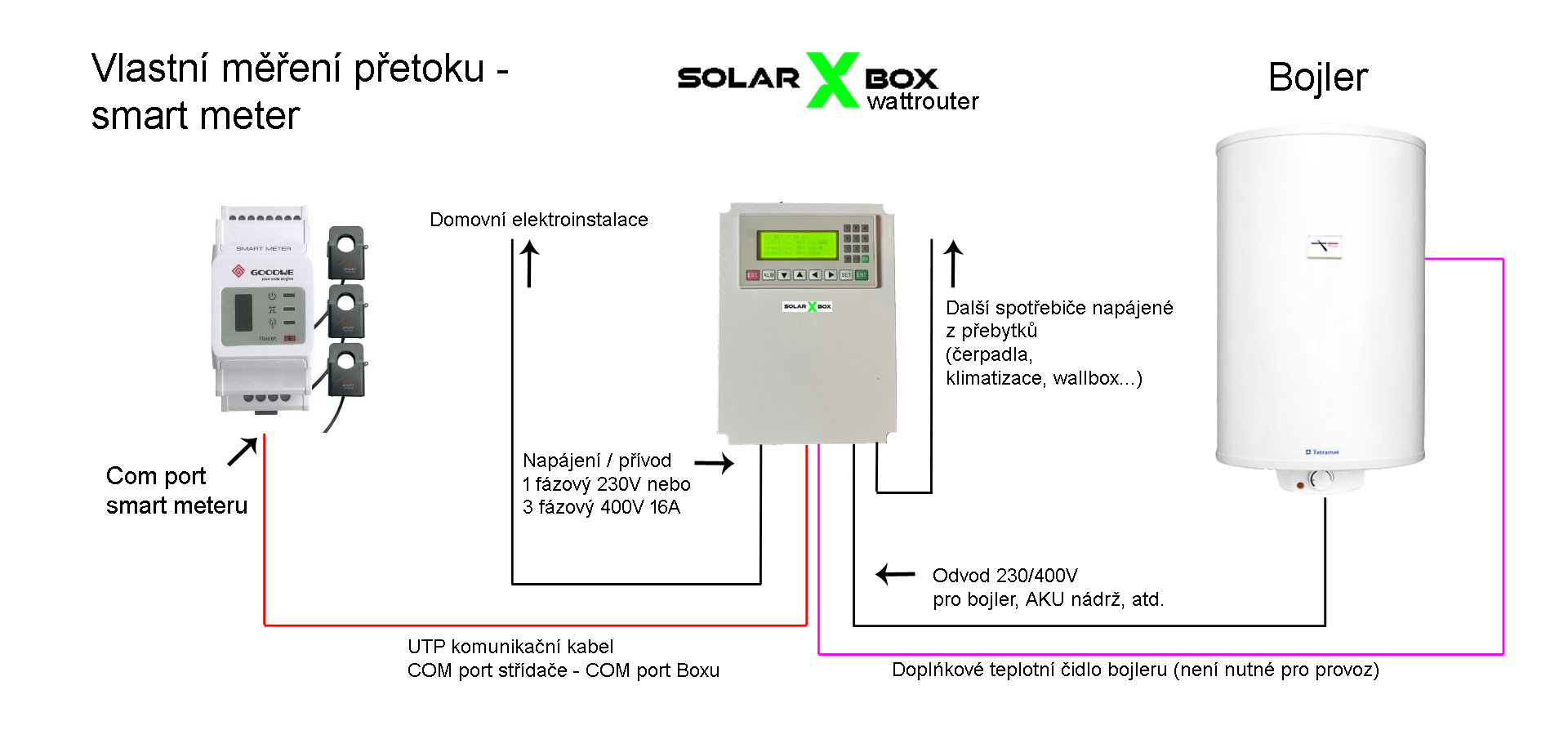

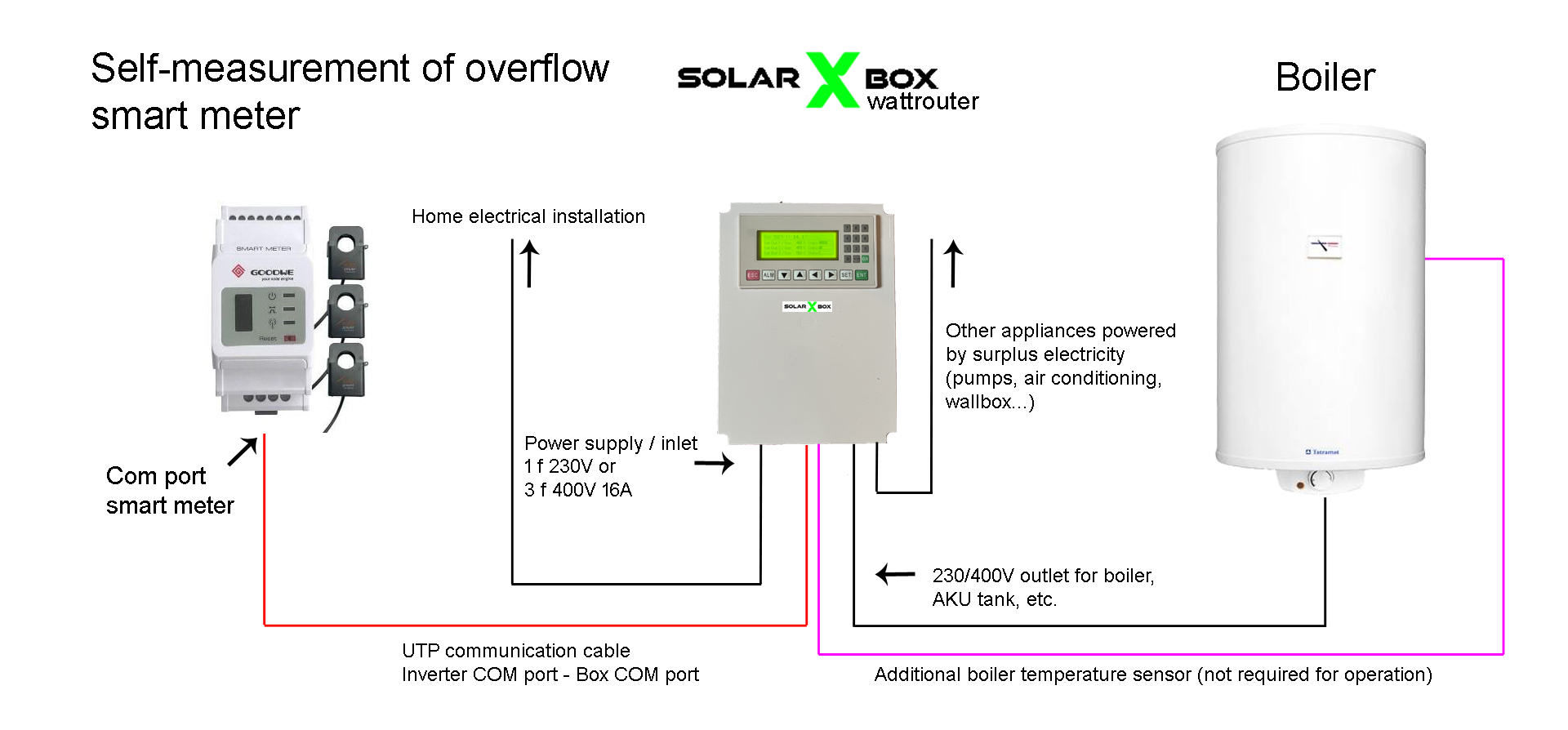

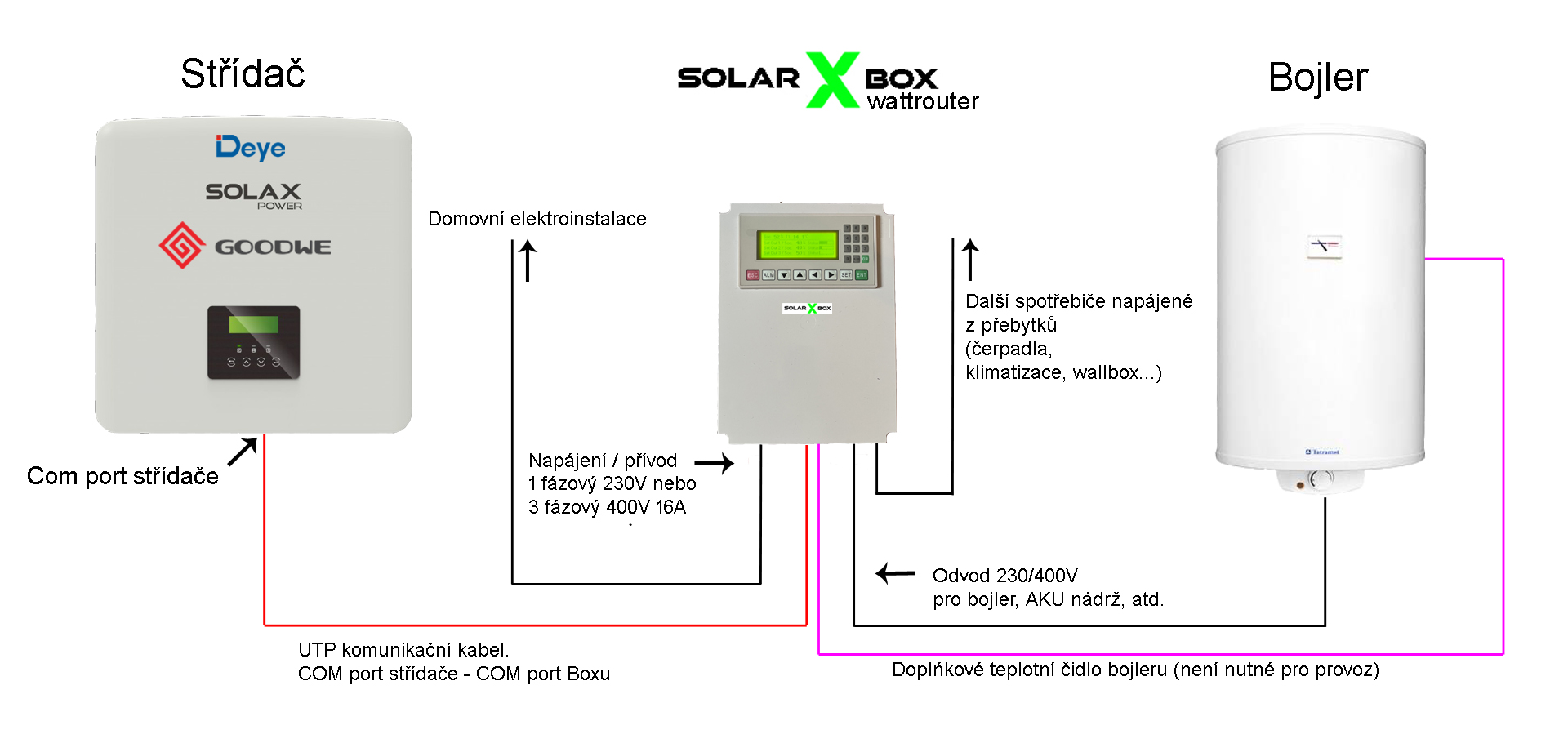

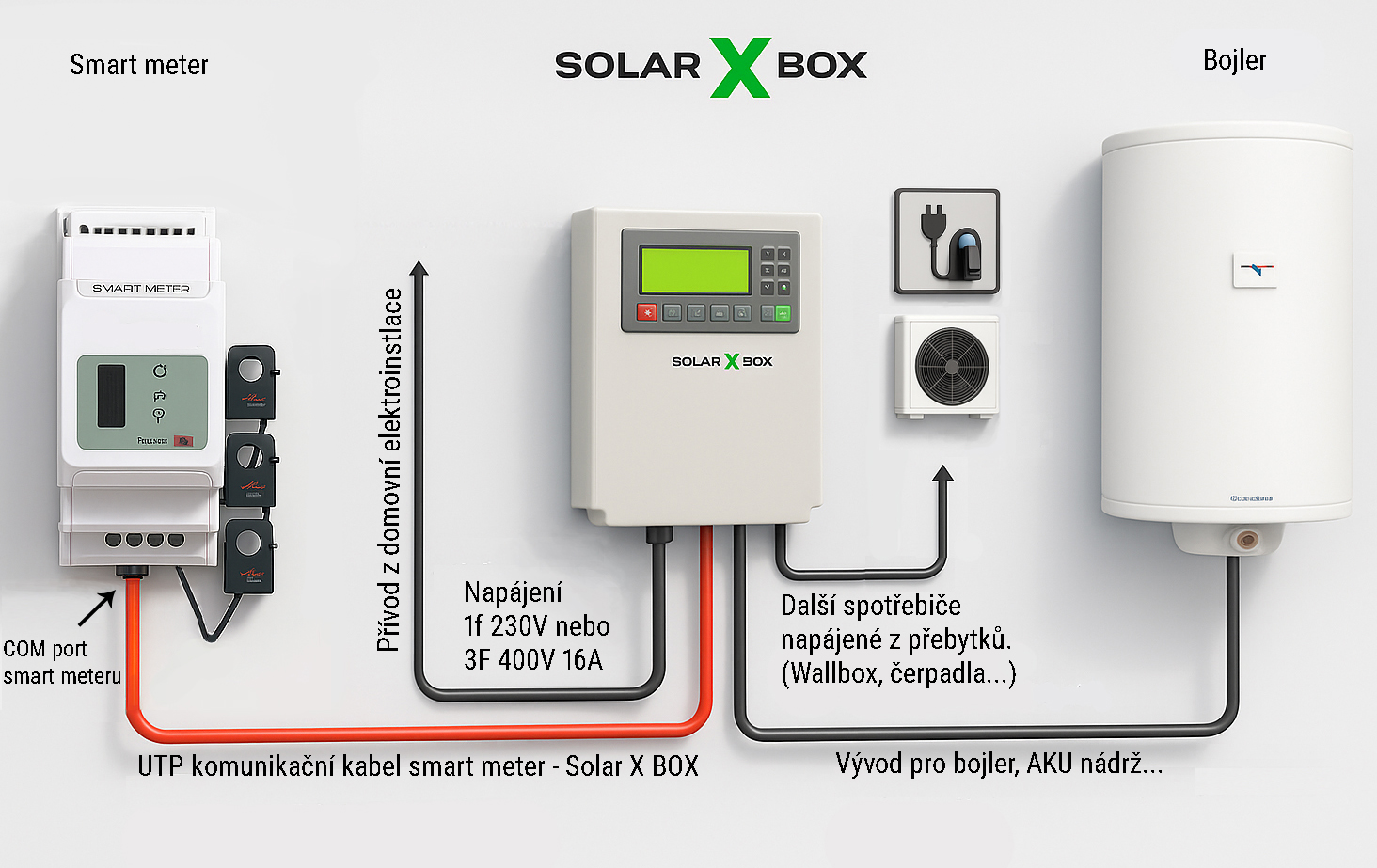

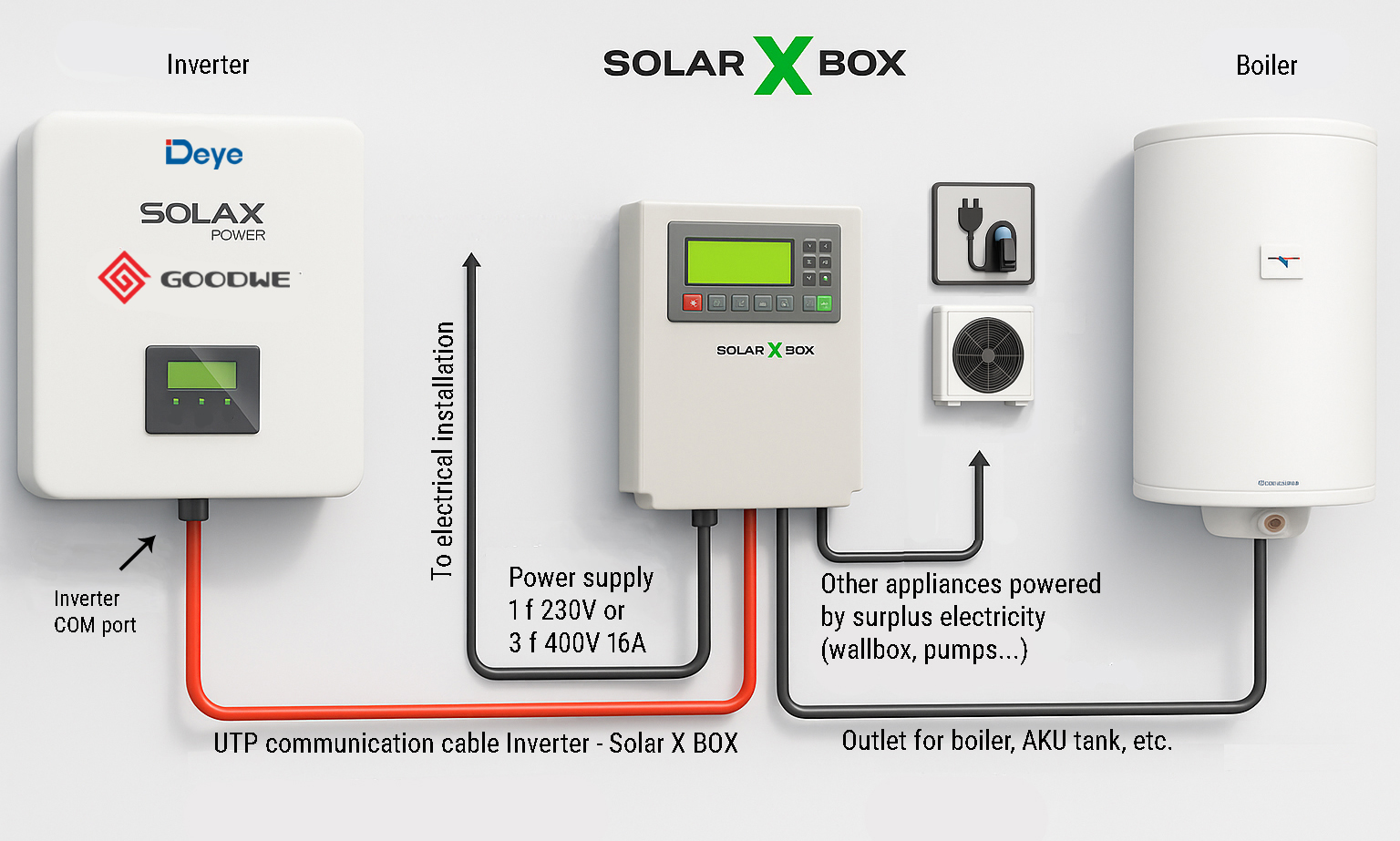

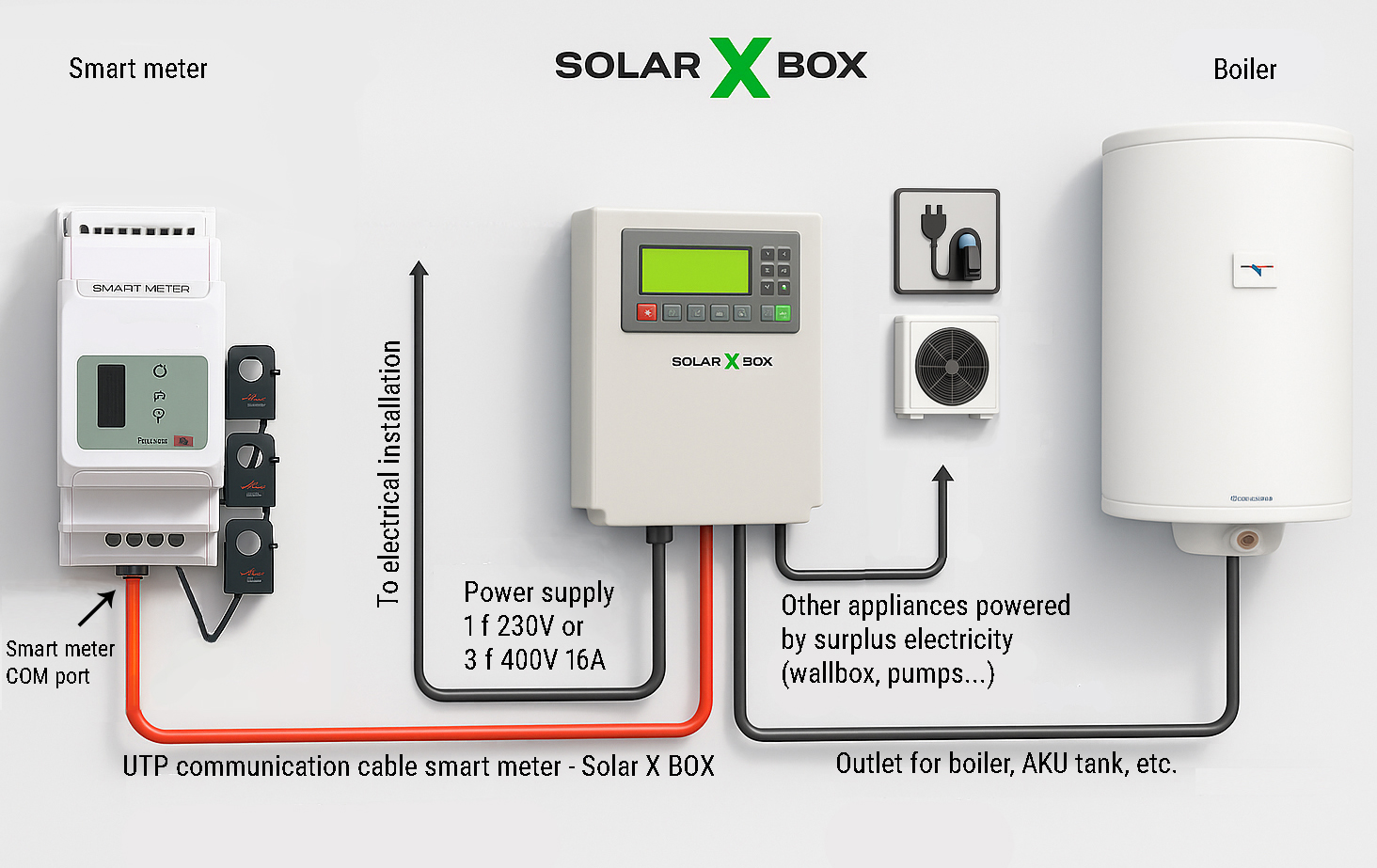

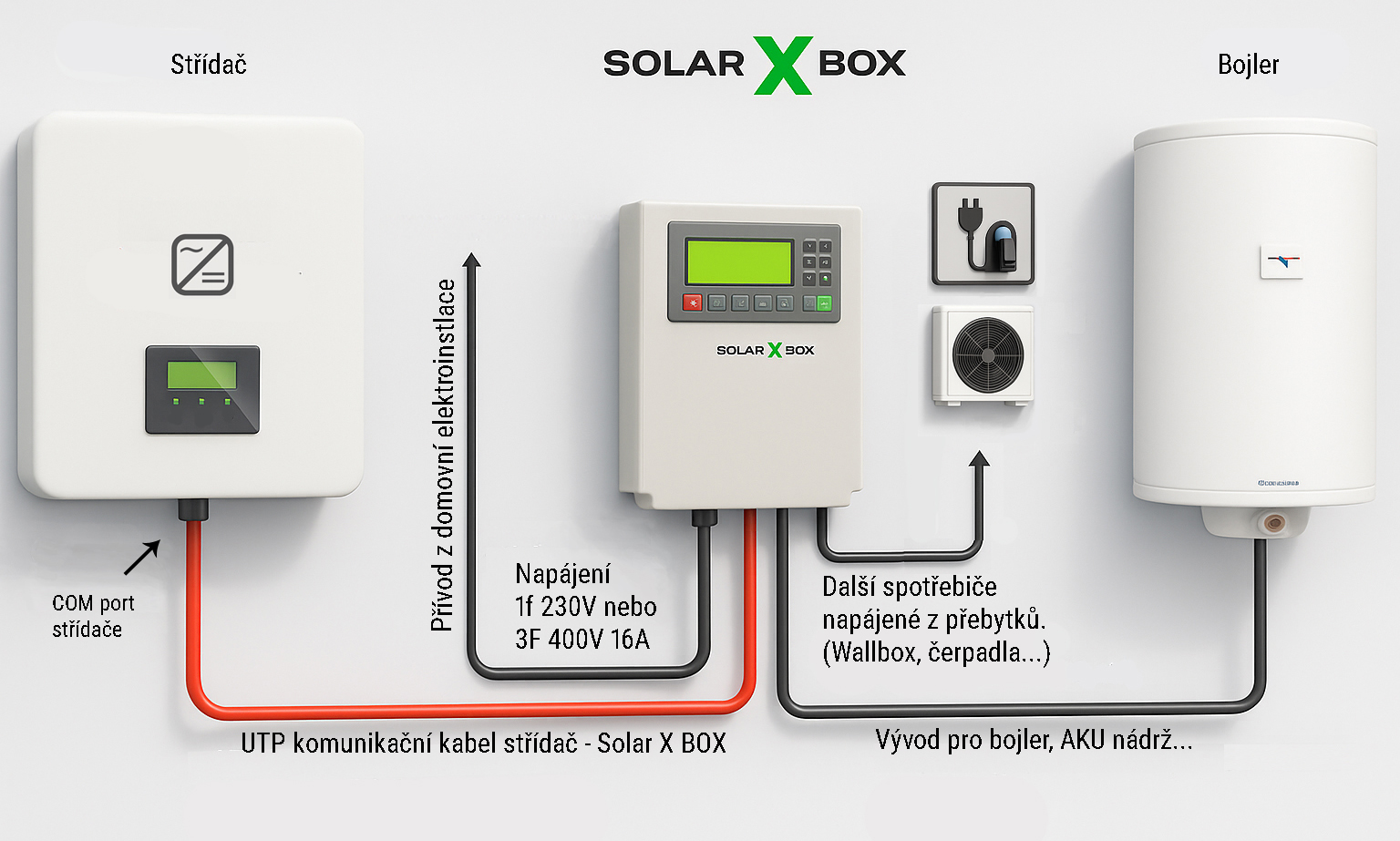

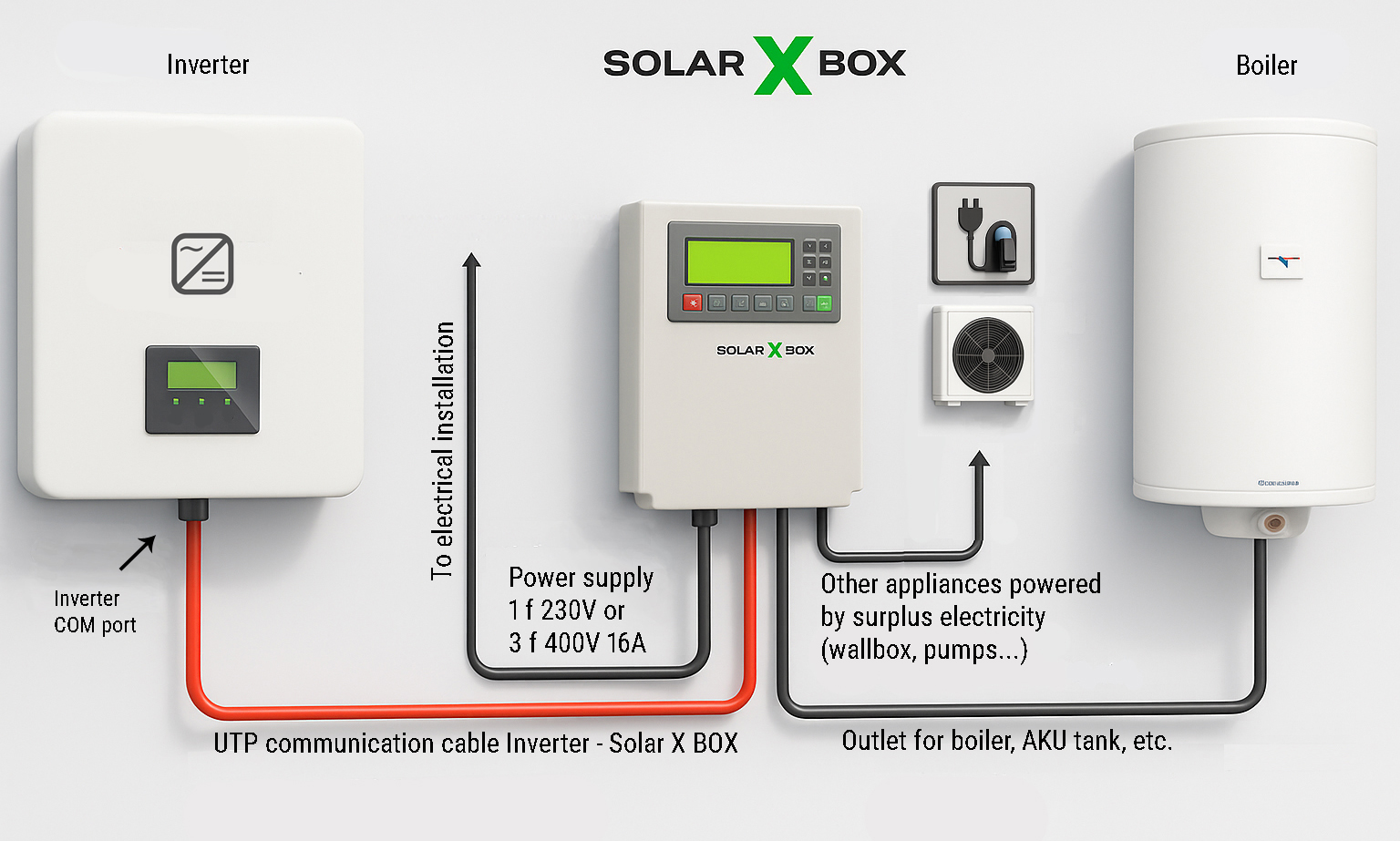

Instalace i nastavení zvládne šikovný laik nebo běžný elektrikář. Jedná se o funkční celek – k instalaci wattrouteru není potřeba odborná firma ani specialista na fotovoltaické elektrárny. Solar X BOX se zapojuje do klasické jednofázové zásuvky 230V, nebo třífázové 400V. Totéž platí o zapojení spotřebičů k Solar boxu. Jak je box vybaven, je vždy předmětem komunikace se zákazníkem před objednávkou. Na přání je box možné vybavit pevným připojení přes vnitřní svorkovnici, případně kabely. Box si vše potřebné čte po komunikačním vodiči přímo z měniče (stav CT cívek, nabití baterky…), ve verzi s vlastním měřením přetoku ze smart meteru.

Technický základ:

Srdcem přístroje je prověřená průmyslová PLC řídící jednotka. Nabízí stabilní, transparentní a robustní plug&play řešení v průmyslovém standardu a designu. Spínací prvky zvládnou zatížení 4 kW na jednu fázi. Připojení do elektroinstalace domu a zátěže je přes běžné zásuvky 230/400V.

Vlastnosti a funkce: Wattrouter regulátor přebytků vytěžovač

Jako jediný wattrouter na trhu, může podle objednané verze disponovat precizní PID regulací. Tu lze použít i pro systémy bez baterie se zakázanou dodávkou elektrické energie do distribuční sítě. Je jedno jestli máte zapnuté přetoky nebo ne, jestli máte baterie nebo ne. Perfektně se hodí pro bezbateriový, fotovoltaický ohřev vody hybridním střídačem z programu NZÚ light. Hybridní měnič ohřeje vodu a zároveň sníží celkové účty za elektřinu Vašeho domu bez drahých baterií. Solar X Box pracuje jen s přebytky energie a citlivě reguluje výkon měniče, aby nedocházelo ke zbytečné spotřebě ze sítě. Wattrouter čte data jako kapacita baterie, aktuální spotřeba domu nebo výroba elektřiny na panelech přímo ve střídači. Komunikace se střídačem probíhá kabelem s koncovkou RJ45. Kaskádově spíná jednotlivé fáze (nejčastěji tři topná tělesa bojleru) podle nastavení SOC baterie nebo plynule reguluje výkon do jednotlivých výstupů na základě přetoku do sítě a SOC baterie.

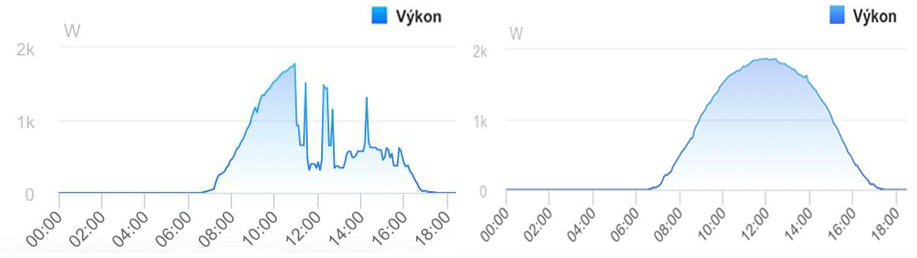

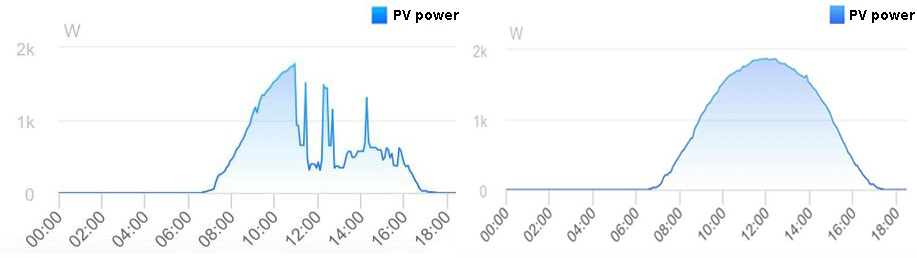

V systémech bez baterie a se zakázanými přetoky nutí střídač vyrábět energii, pokud svítí slunce. Přizpůsobuje se aktuální spotřebě v domě, aby ohříval vodu jen z přebytků, ne ze sítě. Dokáže citlivě donutit měnič k výrobě a ve chvílích, kdy přijde mrak nebo se spotřeba v domě zvýší, naopak snížit výkon tak, aby nedocházelo ke zbytečné spotřebě ze sítě. Postupně, nezávisle spíná 3, 6, 10 a více výstupů podle verze. Zobrazuje vybrané informace o elektrárně.

Co je to PID regulace a proč pro Vás může být to nejlepší?

PID regulace využívá 3 principů: P – proporcionální: určité změně na vstupu odpovídá určitá změna na výstupu. I – integrační: určité změně na vstupu odpovídá určitá rychlost na výstupu. D – derivační: určité rychlosti změny na vstupu odpovídá určitá poloha regulačního orgánu.

Rozdíl ON/OFF a PID regulace projeví ve větší přesnosti PID regulace. Regulátor nepřetržitě počítá regulační odchylku  jako rozdíl mezi regulovanou veličinou a referenční hodnotou  a jeho výstupem je akční zásah, který je součtem proporcionálního, integračního a derivačního členu a který bývá vstupem do regulovaného procesu.

Nemusíte se bát složitosti nastavení. Z výroby bývá BOX nastaven tak, že to většině uživatelům vyhovuje.

Například u bezbateriových systémů, si nedokážeme vůbec představit fungovaní ON/OFF regulace a PID regulace tady skutečně nemá konkurenci.

Více o PID regulaci se dočtete v sekci Jak funguje?
